Convierte modelos poligonales digitalizados en superficies CAD editables, ligeras y precisas mediante una nueva generación de herramientas de superficies automáticas.
REVERSE ENGINEERINGAUTOMATIC SURFACINGDEL ESCANEO AL MODELO CADINGENIERÍA INVERSA
INGENIERÍA INVERSA
MÁS INTELIGENTE

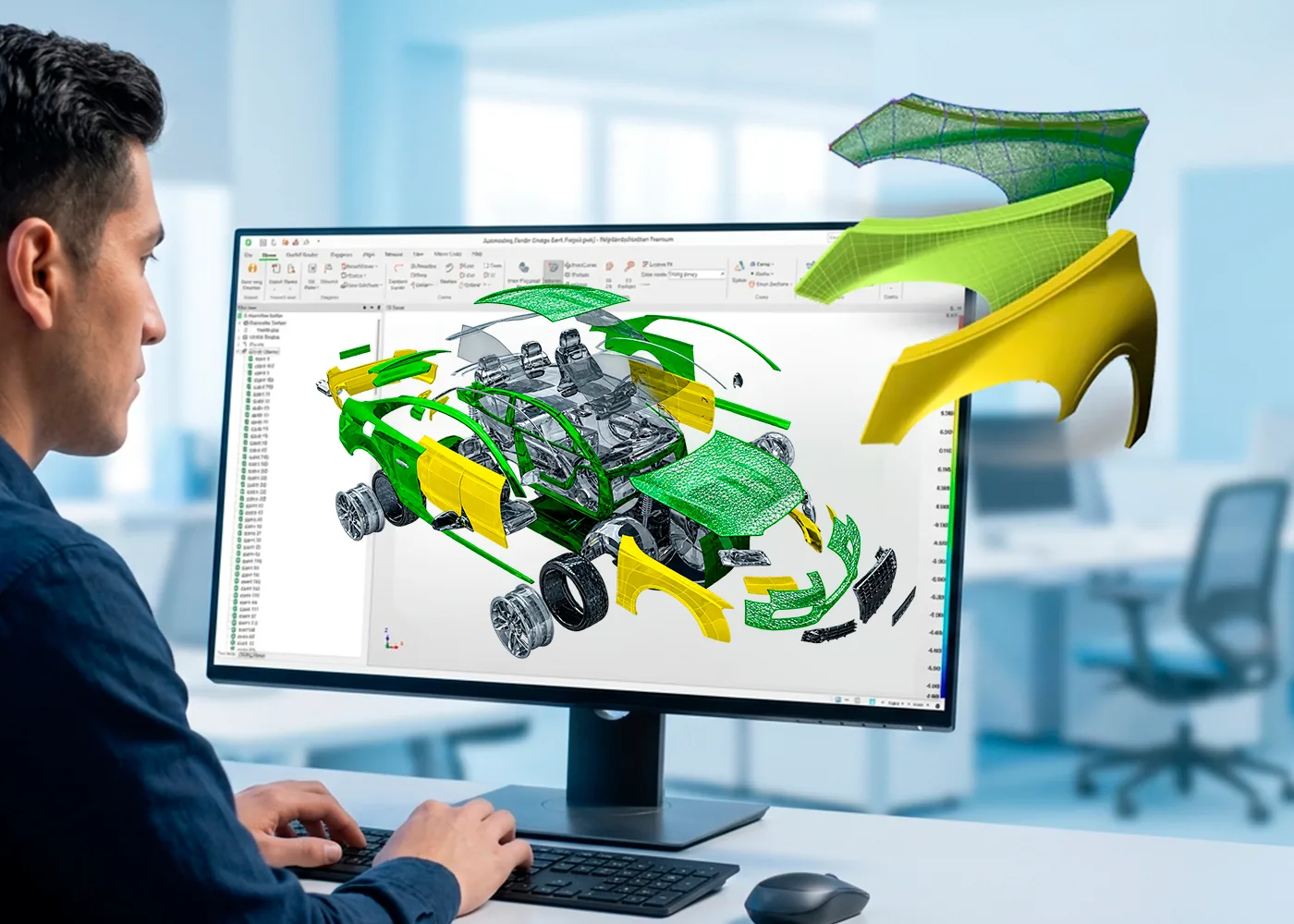

PolyWorks|Modeler permite transformar escaneos 3D y modelos poligonales en superficies de alta calidad directamente utilizables en aplicaciones posteriores.
Su enfoque combina automatización y edición interactiva para conservar la intención geométrica de la pieza y entregar resultados apropiados para diseño, mecanizado y simulación mecánica.
CAPTURA DIGITAL
MODELO POLIGONAL
Utiliza datos digitalizados como referencia geométrica de alta densidad.
DEFINICIÓN
RED DE CURVAS
Detecta características y genera límites continuos sobre la geometría.
SUPERFICIES
PARCHES NURBS
Ajusta una red continua de superficies adaptable a la curvatura.
RESULTADO EDITABLE
MODELO CAD
Entrega geometría editable para procesos posteriores.
CONTENIDO DEL BROCHURE / WHAT'S NEW 2021LA NUEVA GENERACIÓN DE
LA NUEVA GENERACIÓN DE
SUPERFICIES AUTOMÁTICAS
Una solución de ingeniería inversa y modelado 3D que permite convertir datos digitalizados en modelos de superficie compatibles con los procesos CAD/CAM.
Conversión con un solo clic
Transforma automáticamente escaneos 3D y modelos poligonales en superficies de alta calidad utilizables en las aplicaciones posteriores.
Curvas características
Automatiza la creación de curvas que describen las formas, límites y características naturales de la pieza.
Parches de superficie
Genera parches y ajusta una red continua de superficies NURBS sobre el modelo poligonal digitalizado.
Adaptación a la curvatura
Ajusta automáticamente el tamaño y la relación de aspecto de los parches según la curvatura local de la pieza.
Modelos más ligeros
Mejora la precisión del ajuste y la continuidad de los parches, reduciendo la complejidad del modelo para los procesos posteriores.
Resultado completamente editable
Permite añadir, eliminar o remodelar curvas para reconstruir características como en un flujo manual de ingeniería inversa.
ENTRADAMODELO POLIGONAL DIGITALIZADOPROCESOCURVAS + PARCHES NURBSRESULTADOMODELO DE SUPERFICIE CAD

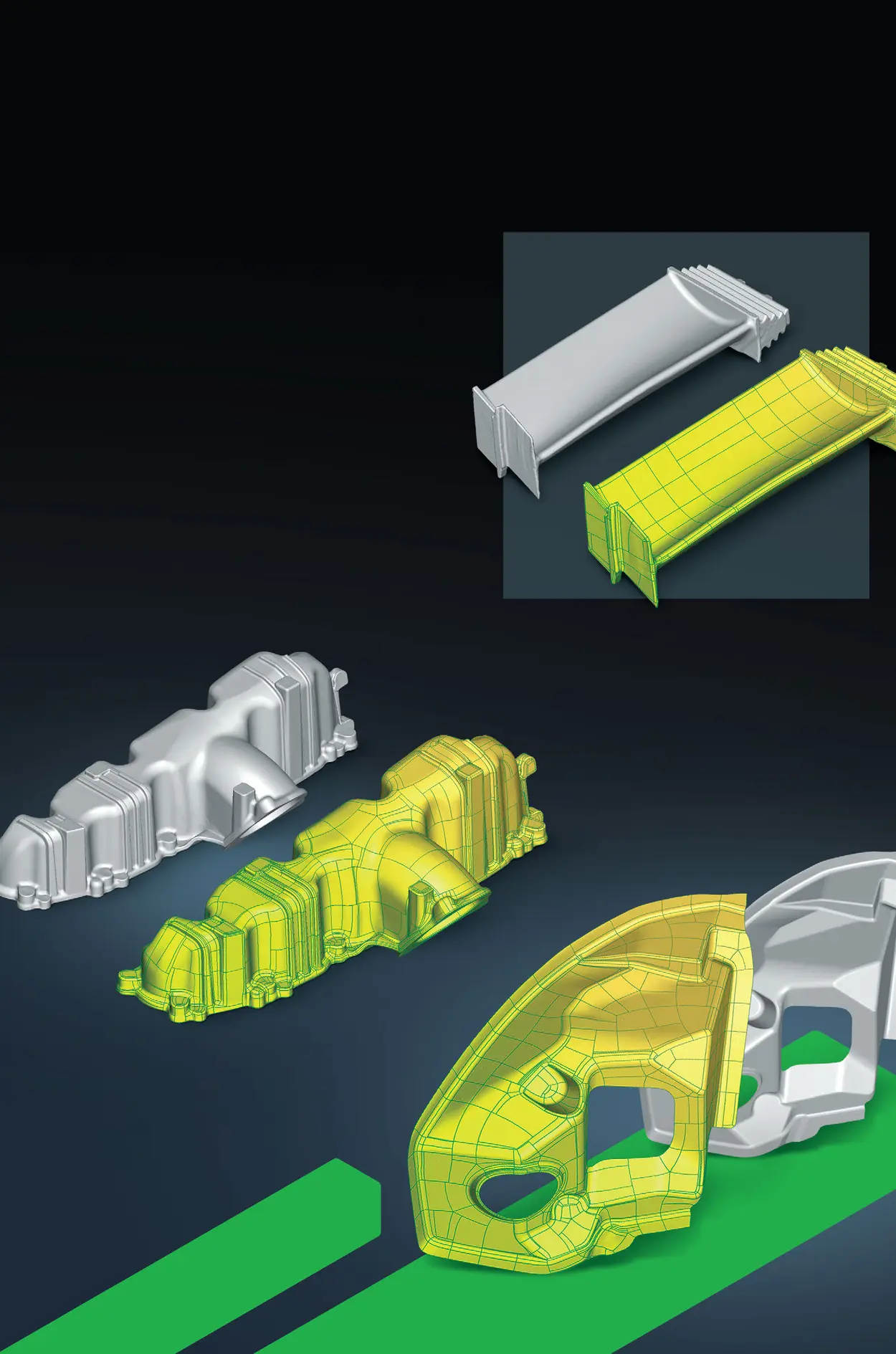

TECNOLOGÍA DE SUPERFICIES AUTOMÁTICASMODELOS MÁS LIGEROS.
MODELOS MÁS LIGEROS.
AJUSTE MÁS PRECISO.
Con un solo clic, el software automatiza la creación de curvas características y parches, ajustando una red continua de superficies NURBS.
- Adapta automáticamente el tamaño y la relación de aspecto de cada parche a la curvatura.
- Mejora la continuidad entre superficies para operaciones posteriores.
- Genera límites naturales que describen las características de la pieza.
- Produce modelos editables adecuados para CAD y simulación.
FLUJO DE INGENIERÍA INVERSAEDITA LA GEOMETRÍA
EDITA LA GEOMETRÍA
SIN PERDER EL CONTROL
La superficie automática se integra con un flujo intuitivo basado en curvas. El usuario puede intervenir donde la aplicación exige un resultado específico.
CURVESURFACING ENGINE
POLYGONPATCHESCADDigitalizar
Parte de un modelo poligonal capturado.
Generar
Crea automáticamente curvas y superficies.
Seleccionar
Identifica la característica que necesita ajuste.
Eliminar
Retira curvas y parches que no describen el diseño.
Reconstruir
Añade o remodela curvas y crea nuevos parches.
Validar
Obtiene una superficie editada y lista para exportar.
CURVAS CRÍTICAS PREDEFINIDASLA INTENCIÓN DEL DISEÑO
LA INTENCIÓN DEL DISEÑO
PERMANECE CONTIGO
Cuando una curva es crítica para la aplicación, puede proporcionarse antes de ejecutar la superficie automática.
Simetría
Controla líneas centrales y modelos espejados.
Límites
Preserva contornos y fronteras de la pieza.
Características sutiles
Mantiene líneas importantes que la automatización debe respetar.
CONTROLDESIGN INTENT
SYMMETRYCURVESVALIDATEINTEROPERABILIDAD DIGITALUN MODELO PARA
UN MODELO PARA
TODO EL PROCESO
La geometría generada continúa su recorrido en las aplicaciones técnicas preferidas por cada organización.
DISEÑO CAD
Superficies editables y amigables para continuar el diseño.
CAD/CAM
Geometría adecuada para preparar operaciones de mecanizado.
FEA
Modelos optimizados para análisis de elementos finitos.
SIMULACIÓN
Continuidad y precisión para evaluar el comportamiento mecánico.
INGENIERÍA INVERSA MÁS EFICIENTE
INICIAR CONVERSACIÓN ¿QUIERES CONVERTIR TUS ESCANEOS EN MODELOS CAD?
Conversemos sobre tus datos, aplicaciones posteriores y el flujo más adecuado con PolyWorks|Modeler.
