ESCANEO LÁSER 3D
Levantamiento de plantas, estructuras, equipos e instalaciones visibles y accesibles.
03 / CAPTURA DE REALIDAD
ESCANEO INDUSTRIAL
ESCANEO INDUSTRIAL
Y MODELADO BIM
En ENVAL digitalizamos plantas industriales, edificaciones e infraestructura mediante escaneo láser 3D, capturando la geometría y distribución de los elementos visibles y accesibles.
Del levantamiento 3D a la documentación técnica del estado existente.
REALITY CAPTURECAMPO · NUBE DE PUNTOS · MODELO
ALCANCE DEL SERVICIODEL LEVANTAMIENTO 3D
DEL LEVANTAMIENTO 3D
A LA DOCUMENTACIÓN TÉCNICA

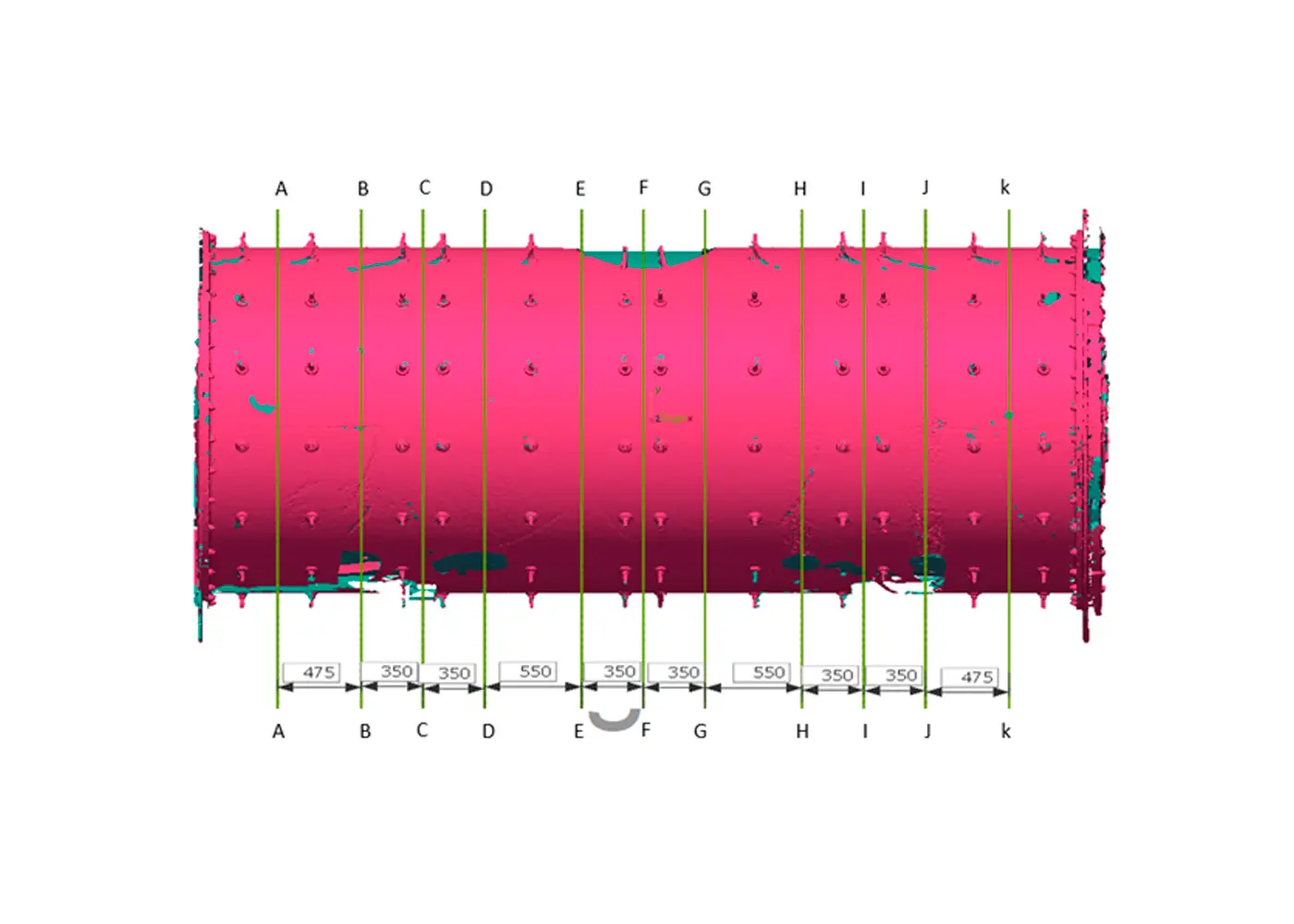

A partir de la nube de puntos desarrollamos modelos CAD 3D, modelos BIM y planos del estado existente, según los requerimientos del proyecto.
PLANTAS INDUSTRIALES
Captura de áreas de proceso y distribución de equipos.
ESTRUCTURAS
Documentación de elementos, soportes y geometrías existentes.
TUBERÍAS
Registro de recorridos, soportes y elementos visibles.
EDIFICACIONES
Levantamiento de espacios para remodelaciones y actualización de planos.
NUBES DE PUNTOS
Alineación, limpieza y organización de los escaneos para ingeniería.
MODELADO CAD 3D
Reconstrucción geométrica de los componentes incluidos en el alcance.
MODELADO BIM
Desarrollo de elementos con el nivel de detalle y atributos acordados.
PROCESAMIENTO DE INFORMACIÓNDE LA CAPTURA
DE LA CAPTURA
AL MODELO UTILIZABLE
Procesamos la información capturada para convertirla en una base confiable para ampliaciones, remodelaciones, montaje y actualización documental.
01
DEFINICIÓN
Revisamos el objeto, alcance, accesibilidad, precisión requerida y formato final.
ALCANCE / PRECISIÓN02
CAPTURA 3D

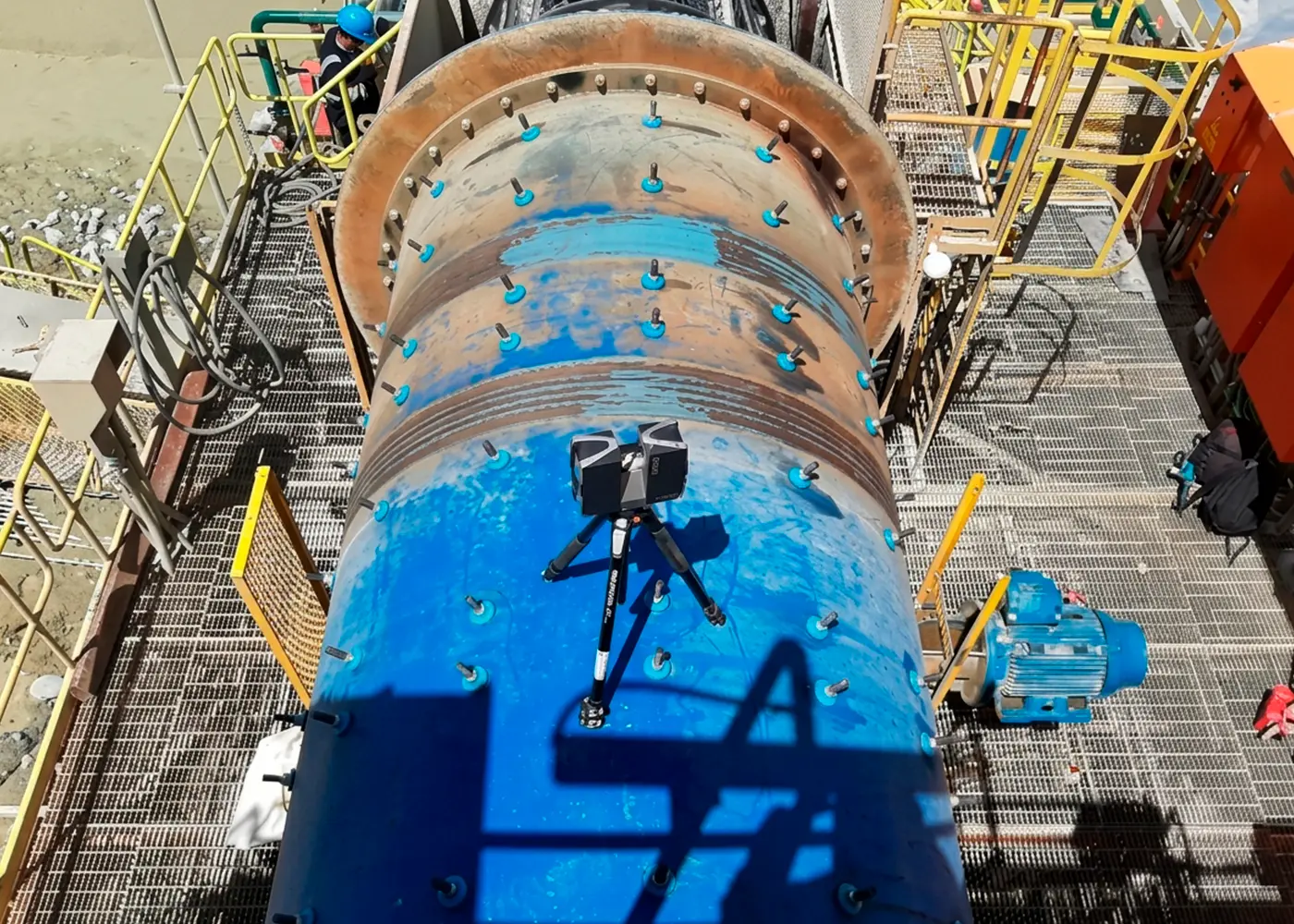

Adquirimos la geometría con la tecnología adecuada para cada escala y entorno.
CAMPO / ADQUISICIÓN03
PROCESAMIENTO
Registramos, alineamos, limpiamos y optimizamos nubes de puntos o mallas 3D.
REGISTRO / LIMPIEZA04
MODELADO Y ENTREGA
Desarrollamos los modelos y planos acordados en formatos compatibles.
MODELOS / PLANOSAPLICACIONESINFORMACIÓN PARA
INFORMACIÓN PARA
PROYECTOS REALES
Los elementos, el nivel de desarrollo y los atributos se definen antes de cotizar y de acuerdo con el uso técnico esperado.
PROCESO / 01
LEVANTAMIENTO EN CAMPO

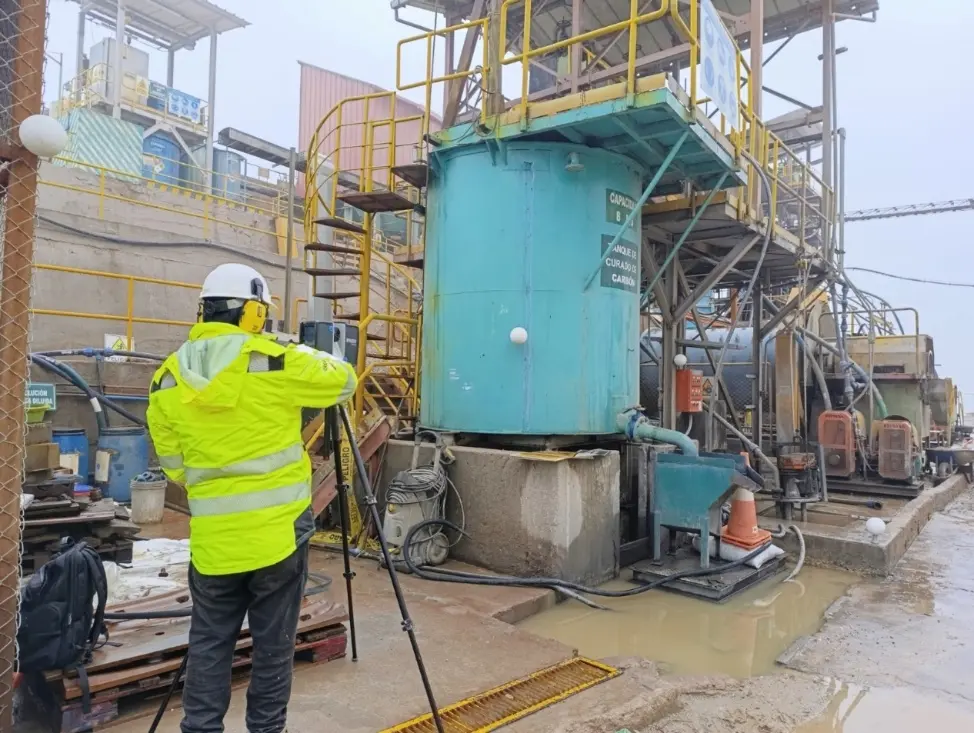

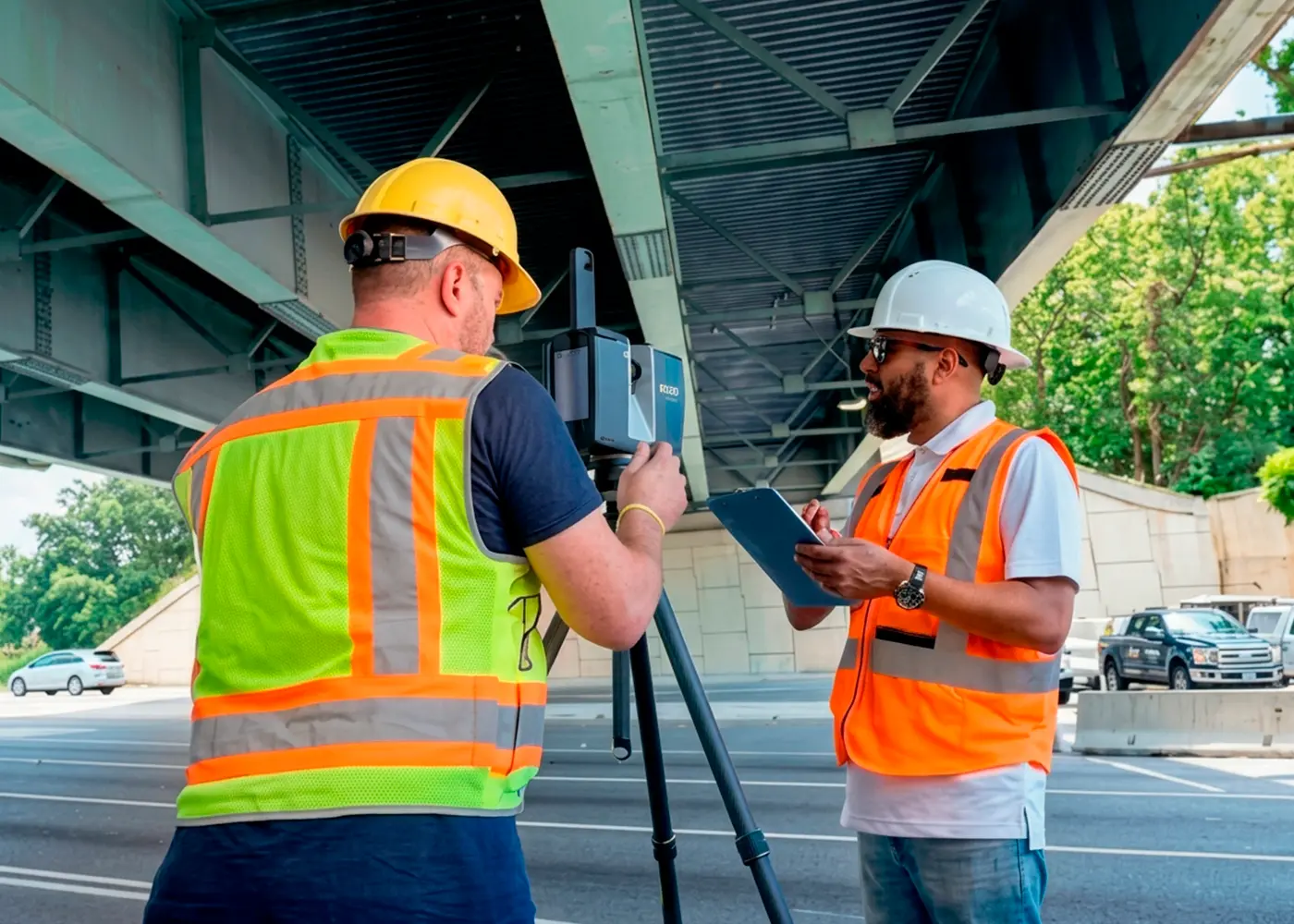

Captura láser 3D de plantas, estructuras y equipos en su condición real.
PROCESO / 02
NUBE DE PUNTOS

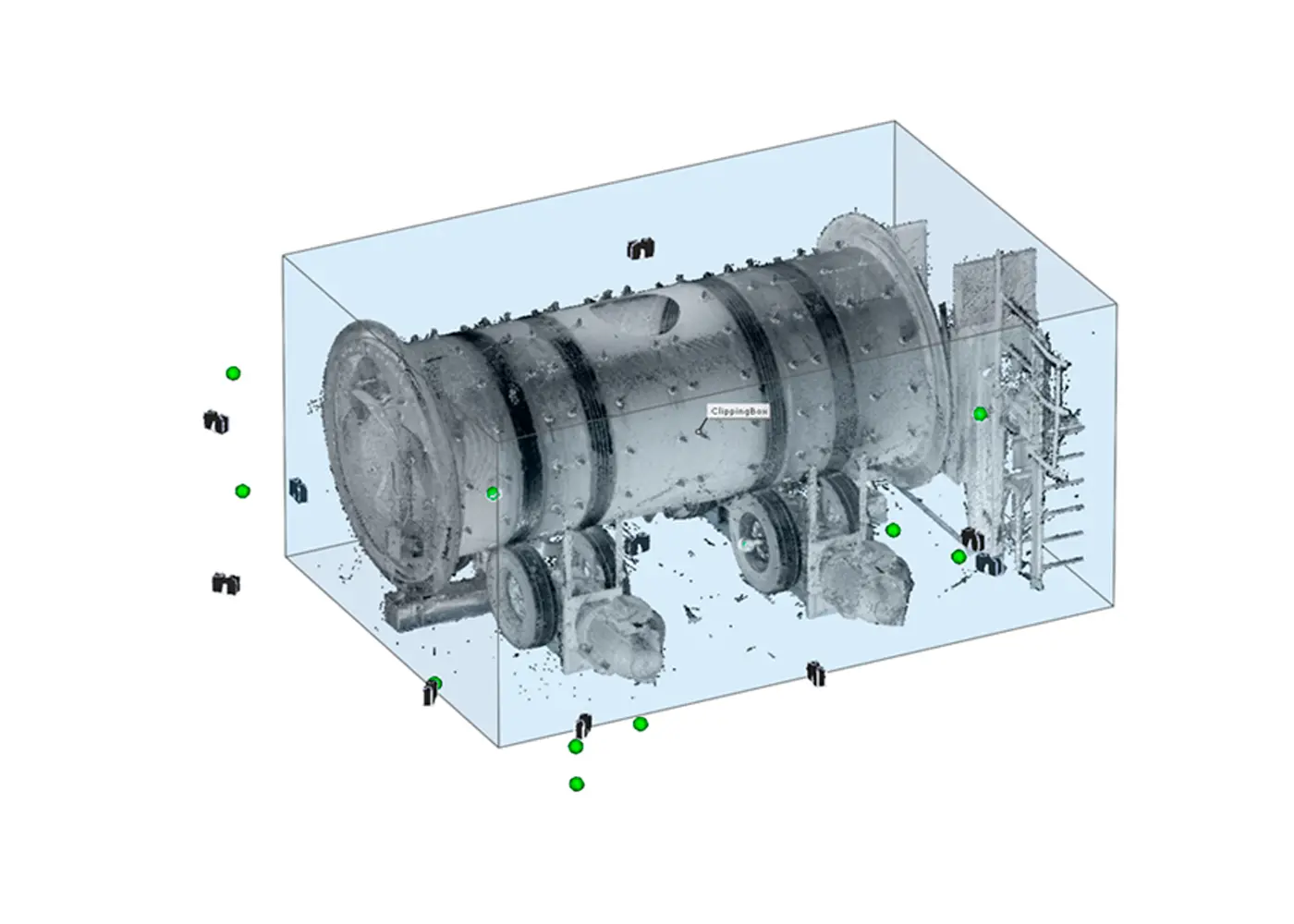

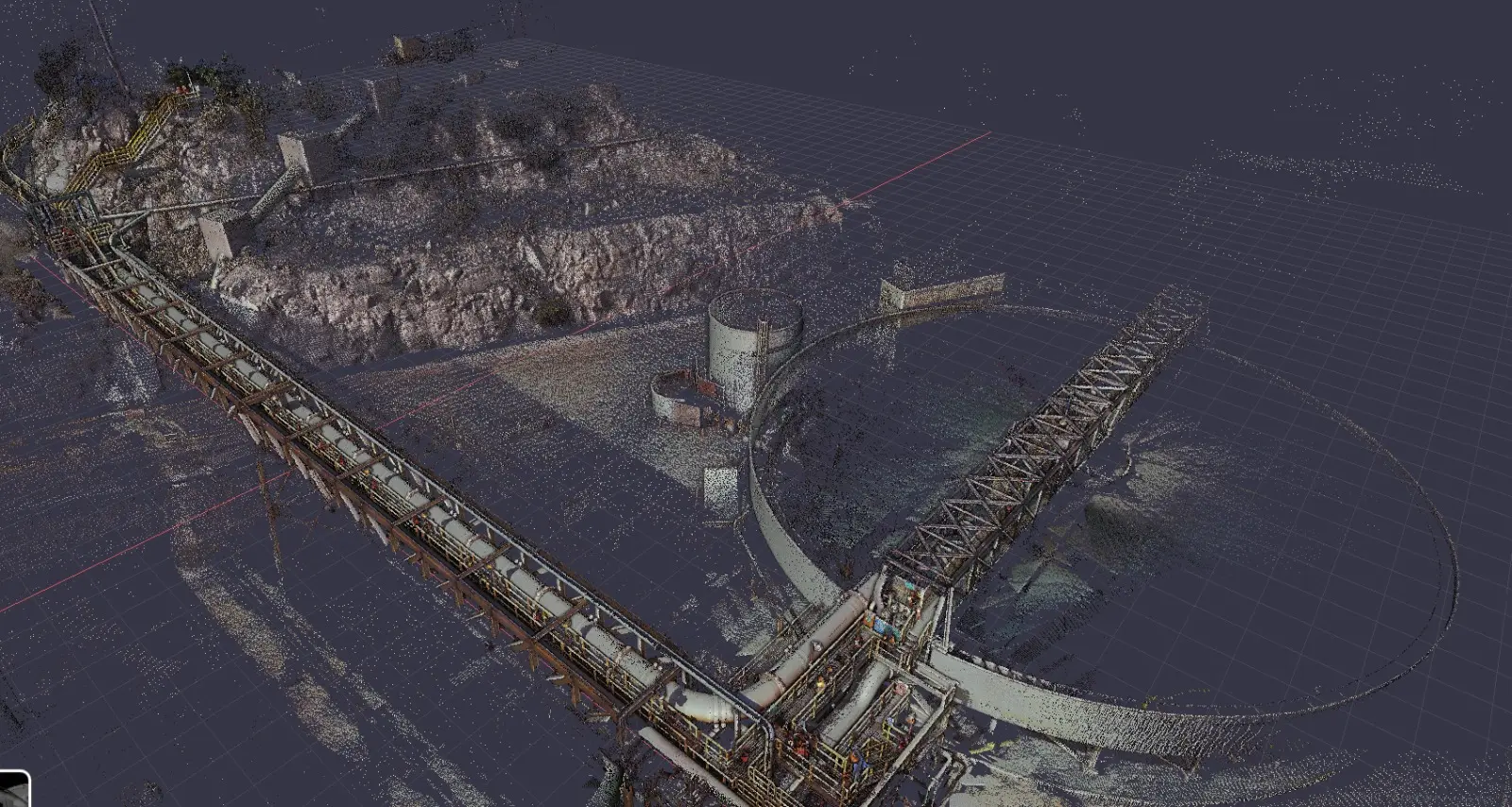

Registro espacial preciso de infraestructura, tuberías y componentes industriales.
PROCESO / 03
RECONSTRUCCIÓN DIGITAL

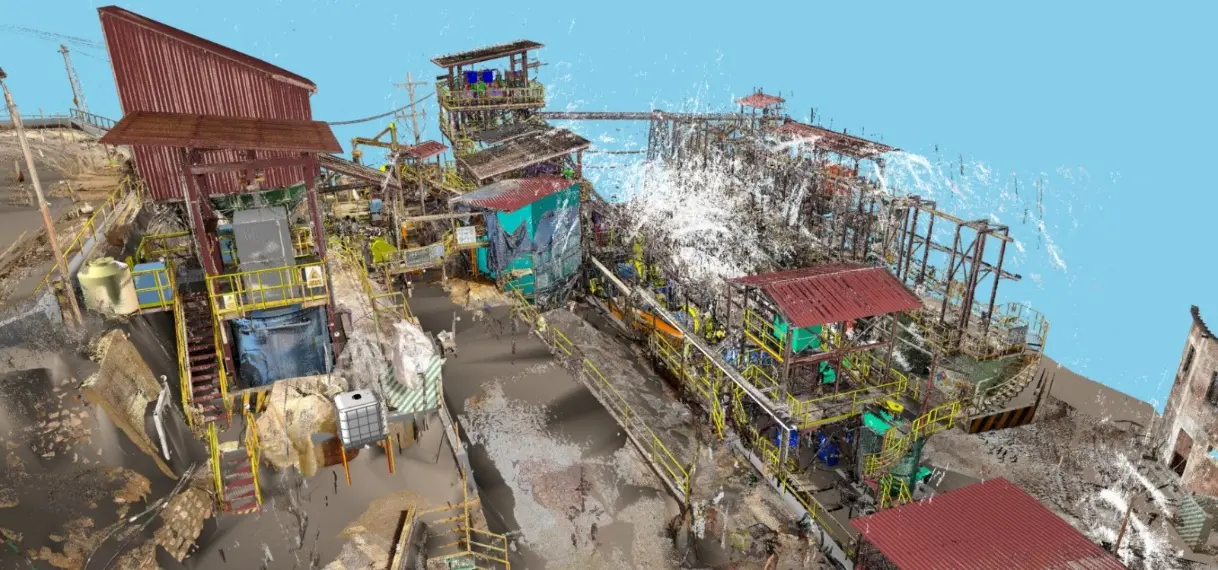

Información 3D organizada para documentación, ingeniería y desarrollo BIM.
RESULTADO / 04
VALIDACIÓN DEL MODELO

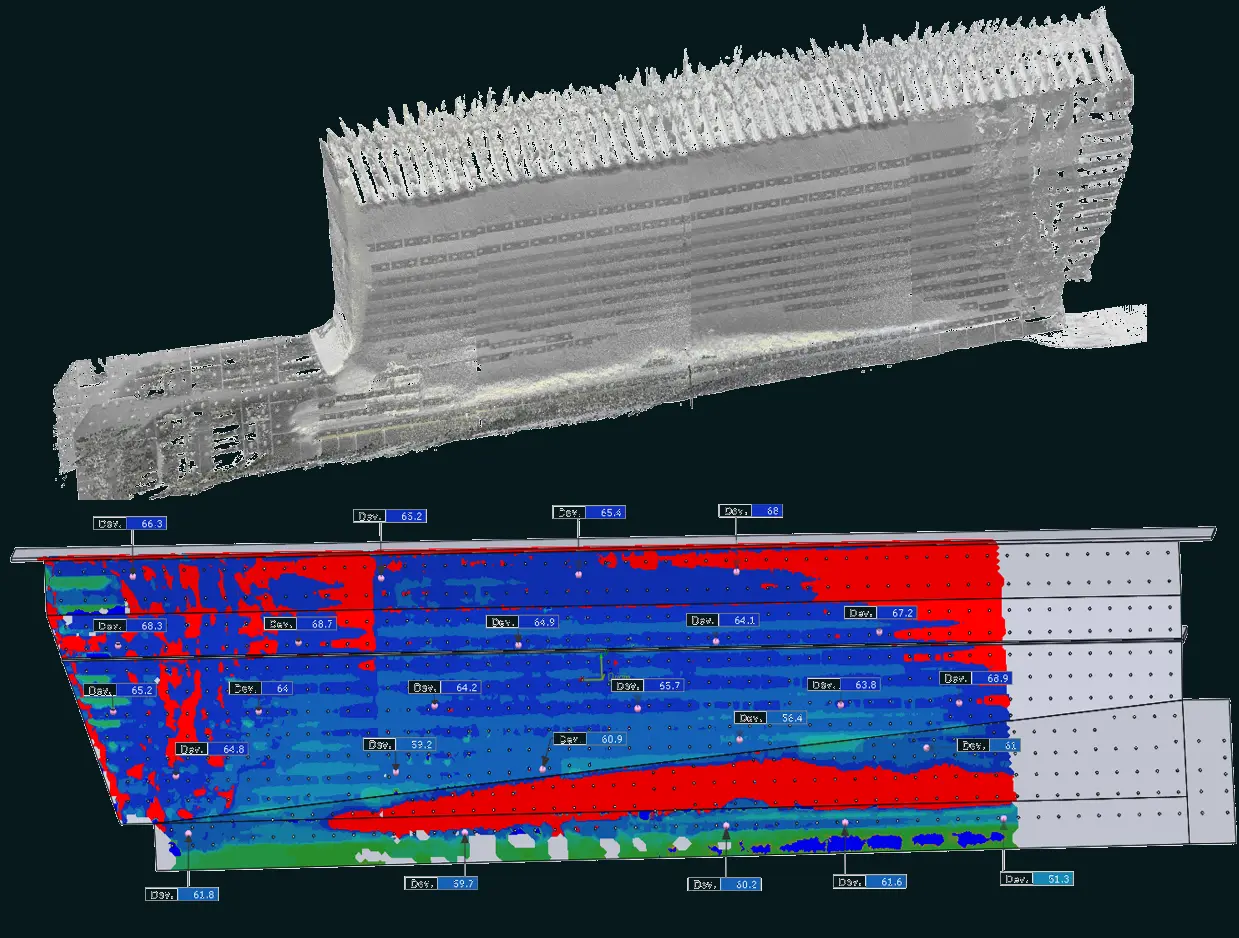

Comparación de la condición capturada con el modelo final y sus entregables.
ENTREGABLES SEGÚN PROYECTOINFORMACIÓN LISTA
INFORMACIÓN LISTA
PARA CONTINUAR
Los entregables se definen según el alcance contratado, las zonas levantadas y el nivel de desarrollo acordado.
Nube de puntos procesada
Modelo CAD 3D
Modelo BIM
Planos del estado existente
Vistas del levantamiento
Archivos en formatos acordados
