ESCÁNER CMM ÓPTICO ROBOTIZADO
METRASCAN
CREAFORMSERIE-R
METRASCAN
3D-R
Control de calidad automatizado para medir más dimensiones en más piezas, detectar desviaciones antes y sostener ciclos de inspección rápidos y repetibles.
SERIE-RBLACK+ ELITE · ELITE HDDOS ESPECIALIDADESVELOCIDAD INDUSTRIAL.
VELOCIDAD INDUSTRIAL.
PRECISIÓN METROLÓGICA.

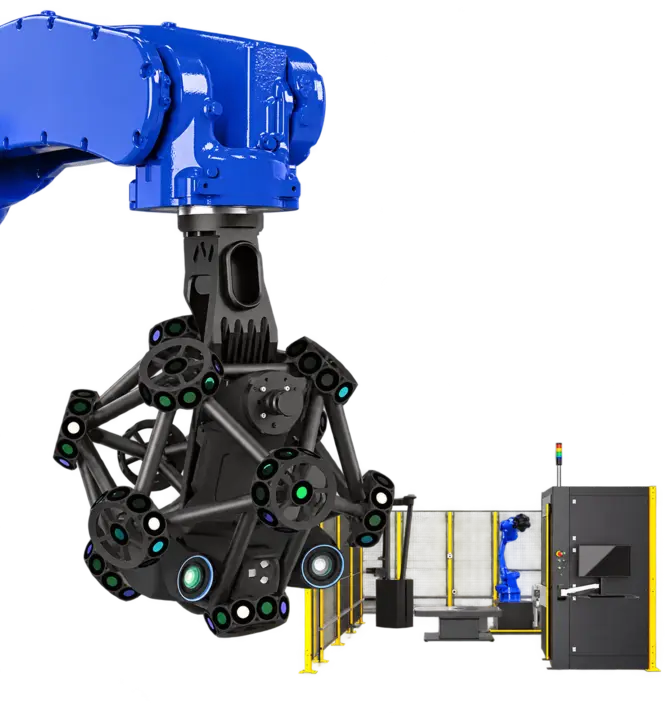

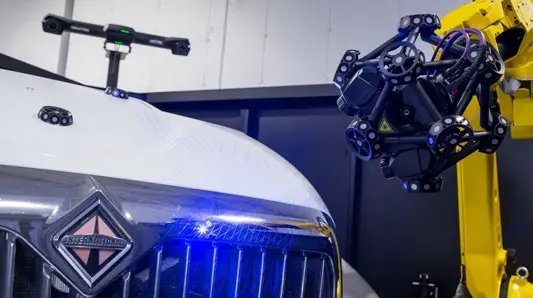

MetraSCAN 3D-R integra un escáner óptico CMM directamente en robots industriales o colaborativos para llevar la inspección dimensional al proceso productivo.

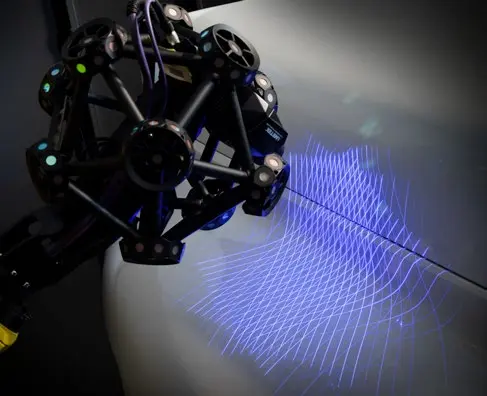

Su referencia dinámica mantiene la medición estable frente a vibraciones y variaciones del entorno, mientras el láser azul captura superficies brillantes, materiales distintos y geometrías complejas.
BLACK+ ELITE
45 líneas láser azulesCampo de visión amplio para piezas con muchas superficies, materiales y acabados.
1,8 M MEDICIONES/SBLACK+ ELITE HD
69 líneas láser azulesMayor resolución para bordes, recortes, contornos y piezas de chapa metálica.
3 M MEDICIONES/S
CONTROL AUTOMATIZADOMÁS PIEZAS.
MÁS PIEZAS.
MEJORES DECISIONES.
Velocidad
Hasta 3 millones de mediciones por segundo para reducir el tiempo de ciclo.
Versatilidad
Láser azul para superficies brillantes, reflectivas y componentes complejos.
Exactitud
0,025 mm en condiciones de planta y exactitud volumétrica de hasta 0,078 mm.
Repetibilidad
Captura consistente de superficies, recortes y detalles geométricos.
ENTORNO DIGITAL TWINPLANIFIQUE, SIMULE
PLANIFIQUE, SIMULE
Y EJECUTE.

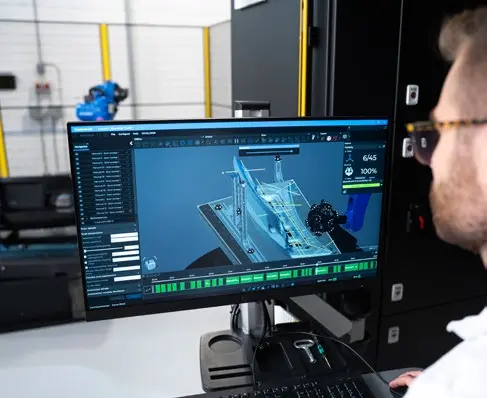

El software Automation facilita la creación de trayectorias robóticas, la optimización de la línea de visión y la ejecución de rutinas sin exigir experiencia avanzada en robótica o escaneo 3D.
Automation - Plan
Importación CAD, parámetros de escaneo, trayectorias, simulación y validación.
Automation - Ejecución
Interfaz guiada para operadores y ejecución eficiente de las tareas de medición.
Paralelización
Escaneo y procesamiento simultáneos para reducir el ciclo hasta un 40 %.
Creaform.OS LTS
Soporte a largo plazo para ciclos de fabricación que requieren estabilidad.
ARQUITECTURA ABIERTAINTEGRACIÓN SEGÚN
INTEGRACIÓN SEGÚN
SU PRODUCCIÓN.
MetraSCAN 3D-R puede montarse en robots de distintas marcas y adaptarse a laboratorios de metrología, estaciones asistidas o líneas automatizadas.

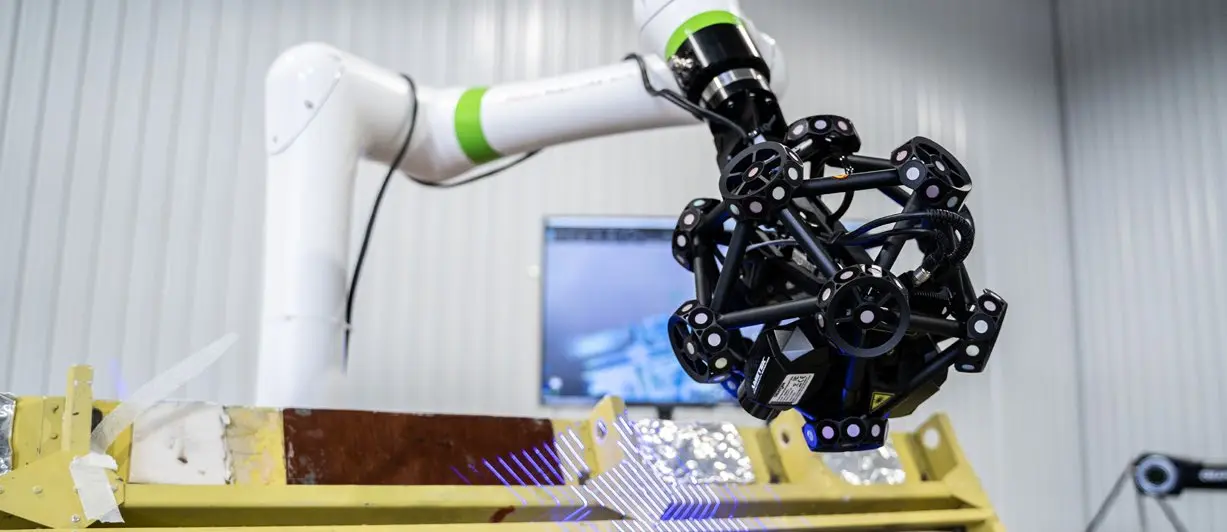

Robot colaborativo
Alternativa compacta y accesible para comenzar la automatización en espacios controlados.
Robot industrial
Mayor alcance, rendimiento y flexibilidad para proyectos productivos exigentes.
Operación sencilla
Entorno guiado para personal de taller, con prevención de colisiones y simulación.
DATOS DEL FABRICANTEESPECIFICACIONES
ESPECIFICACIONES
TÉCNICAS
Comparación de MetraSCAN-R BLACK+ Elite y BLACK+ Elite HD según el brochure Serie-R 2025.
| Especificación | BLACK+ Elite | BLACK+ Elite HD |
|---|---|---|
| Exactitud | 0,025 mm | |
| Exactitud volumétrica | 0,064 mm a 9,1 m³ · 0,078 mm a 16,6 m³ | |
| Resolución de medición | 0,025 mm | 0,015 mm |
| Velocidad de medición | 1.800.000 mediciones/s | 3.000.000 mediciones/s |
| Fuente de luz | 45 líneas láser azules | 69 líneas láser azules |
| Área de escaneado | 310 × 350 mm | 170 × 190 mm |
| Resolución de desnivel | 0,025 mm | 0,015 mm |
| Prueba de aceptación | VDI/VDE 2634 parte 3 e ISO 10360 | |
| Peso | Escáner 2,91 kg · conjunto con barra 4,26 kg · C-Track 5,7 kg | |
Clase de láser 2M. Los valores dependen de la configuración y el volumen de trabajo.
Las pruebas se realizan en laboratorios de calibración acreditados ISO/IEC 17025 de Creaform.
